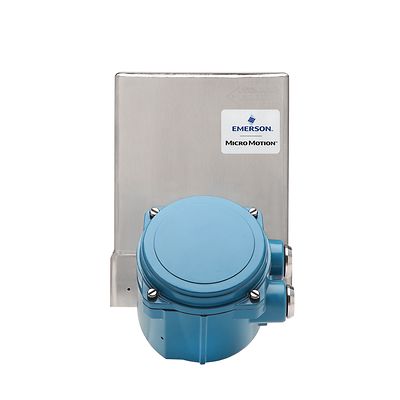

Micro Motion High-Pressure Coriolis (HPC) Series Meter Consisting of HPC015M and 2400 Transmitter
Micro Motion High-Pressure Coriolis (HPC) Series Meter Consisting of HPC015M and 2400 Transmitter
Avertissement
Cette action risque d’annuler votre devis. Voulez-vous poursuivre ? La poursuite de cette action convertira votre panier en commande standard afin que vous puissiez apporter des modifications.
Cette action risque d’annuler votre devis. Voulez-vous poursuivre ? La poursuite de cette action convertira votre panier en commande standard afin que vous puissiez apporter des modifications.
Débitmètre Coriolis HPC015M Micro Motion, 1/8 pouces (DN3), acier inoxydable, 482 bar (6991 psi) pression de fonctionnement maximale
Débit
Jusqu’à 504 kg/h (1110 lb/h)
Incertitude en débit massique liquide
Jusqu’à ±0,1 % de la mesure
Répétabilité de la mesure de débit massique liquide
Jusqu’à ±0,05 % de la mesure
Précision de mesure du débit massique de gaz
±0,5 % de la mesure
Répétabilité de la mesure de débit massique
±0,25 % de la mesure
Incertitude en masse volumique liquide
jusqu’à ± 0,001 g/cm³ aux conditions standard
Plage de températures du fluide
-46 C à 200 C (-50 à 392 F)
Plage de pression
0 à 482 bar (0 à 6991 psi)
Transmetteur compact à montage intégré Micro Motion 2400S
Grandeurs mesurées
Débits massique et volumique Débit de produit pur/débit Température Masse volumique Concentration
Indicateur intégré
Interface utilisateur standard avec panneau LCD à 2 lignes Deux attaches pour les raccordements HART/Bell 202 (nécessite l’ouverture du couvercle du transmetteur) Deux boutons-poussoirs à membrane pour le fonctionnement local (nécessite l’ouverture du couvercle du boîtier du transmetteur) Options de vitre en verre ou en plastique
Alimentation
Alimentation c.a./c.c. universelle, avec reconnaissance automatique de la tension d’alimentation 85 à 265 Vca, 50/60 z, 4 watts de puissance moyenne, 7 watts maximum 18 à 100 Vcc, 4 watts de puissance moyenne, 7 watts maximum Conforme à la directive sur les basses tensions 2006/95/CE selon EN 61010-1 (CEI 61010-1) et catégorie d’installation (surtensions) II, degré de pollution 2
Signaux d’entrée/sortie (option de sortie analogique)
Voie A : Une sortie 4-20 mA active Voie B non intrinsèquement sûre (configurable), une des configurations suivantes : Une sortie impulsions active ou passive Une sortie tout-ou-rien active ou passive Une entrée tout-ou-rien active ou passive
Signaux d’entrée/sortie (option PROFIBUS-DP)
Signal numérique bidirectionnel PROFIBUS-DP
Signaux d’entrée/sortie (option DeviceNet)
Signal numérique bidirectionnel DeviceNet (maintenant obsolète)
HART
Le signal Bell 202 est superposé à la sortie analogique primaire. La communication HART n’est pas disponible sur les versions PROFIBUS-DP et DeviceNet du transmetteur
Options de montage
Montage sur site, intégré au capteur
Types d’application
Contrôle continu du procédé Écoulement biphasique/gaz entraîné Validation du débitmètre
Certifications pour atmosphères explosives
C1D2 Zone 2
Caractéristiques
Débitmètre Coriolis HPC015M Micro Motion, 1/8 pouces (DN3), acier inoxydable, 482 bar (6991 psi) pression de fonctionnement maximale
Obtenez des performances exceptionnelles dans les applications haute pression.
Utilisez un seul appareil pour une mesure fiable et répétable du débit massique, du débit volumique, de la masse volumique, de la concentration et de la température.
Obtenez les meilleures performances Coriolis en conditions réelles, à des pressions de service pouvant atteindre de 0 à 482 bar (6991 psi)
Grâce à l’absence de pièces mobiles qui s’usent ou à remplacer, minimisez la maintenance et optimisez la fiabilité à long terme.
Améliorez la disponibilité à l’aide du logiciel Smart Meter Verification pour vérifier l’intégrité du système sans avoir à déposer le débitmètre.
Répondez à toutes les exigences d’installation avec la configuration à deux fils, le raccordement direct (sans transmetteur), l’acier inoxydable et les transmetteurs 5700.
Réduisez considérablement les coûts d’exploitation pour les distributeurs d’injection chimique et d’hydrogène.
Transmetteur compact à montage intégré Micro Motion 2400S
Grâce au traitement numérique du signal MVD, effectuez des diagnostics pour obtenir d’excellentes performances en présence de gaz entraîné et sur des applications de prédétermination démarrant sur ligne vide.
Assurez l’intégrité de la mesure en ligne et en temps réel avec Smart Meter Verification.
Utilisez la meilleure gestion des écoulements biphasiques pour les applications de prédétermination, de chargement et de gaz entraîné.
Les touches optiques de l’indicateur s’utilisent sans ouverture du couvercle du transmetteur.
Comptez sur la certification zone dangereuse Classe 1, Div. 2 (Zone 2) pour capteur et transmetteur.
